Afmetingen

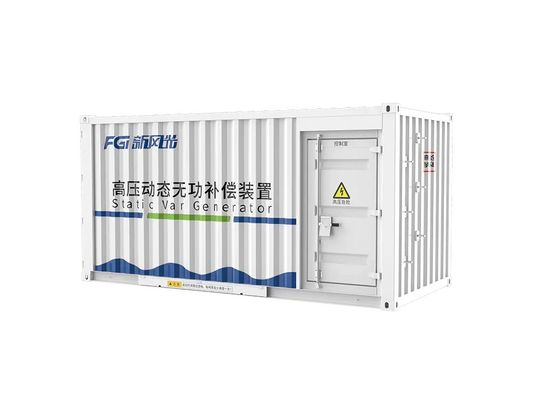

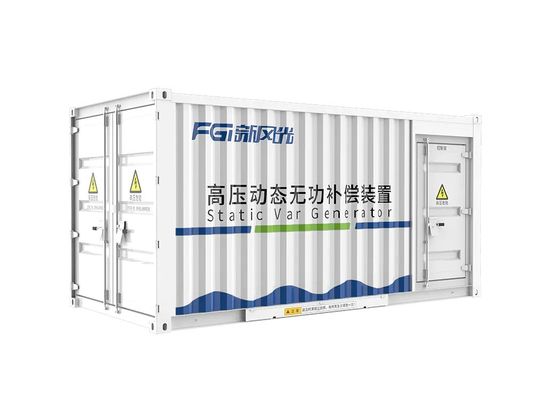

| 10kV statische var-generator ((SVG)) | ||||
| Spanningsklasse ((kV) | Nominale capaciteit ((Mvar) | Afmeting W*D*H(mm) |
Gewicht ((kg) | Type reactor |
| 10 | 0.5～0.9 | 3200*2350*2591 | 3000 | IJzerkernreactor |
| 1.0~4.0 | 5200*2438*2591 | 5500 tot en met 6300 | IJzerkernreactor | |
| 5.0～6.0 | 5200*2438*2591 | 6700～6850 | IJzerkernreactor | |
| 7.0～12.0 | 6700*2438*2591 | 6900～6950 | Luchtkernreactor | |
| 13.0～21.0 | 9700*2438*2591 | 8000～12000 | Luchtkernreactor | |
| 10 kV statische var-generator ((SVG) Liquid-cooled type | ||||
| Spanningsklasse ((kV) | Nominale capaciteit ((Mvar) | Afmeting W*D*H(mm) |
Gewicht ((kg) | Type reactor |
| 10 | 1.0～15.0 | 5800*2438*2800 | 8200～9200 | Luchtkernreactor |
| 16.0～25.0 | 9300*2438*2800 | 13000～15000 | Luchtkernreactor | |
- Ik weet het niet.
- Ik weet het niet.
De producten van de FGSVG-serie kunnen op grote schaal worden gebruikt in de petrochemische industrie, het elektriciteitssysteem, de metallurgie, de geëlektrificeerde spoorweg, de stedelijke bouw en andere industrieën, zoals verschillende asynchrone motoren,transformatoren, thyristoromvormers, frequentieomvormers, inductieovens, verlichtingsapparatuur, elektrische boogovens, elektrische locomotieven, heftrucks, kranen, stempelmachines, kranen, liften, windturbines,liften, elektrische lasmachines, weerstandsovens, kwartssmeltovens en andere apparatuur leveren kwalitatief hoogwaardige en betrouwbare reactieve vermogencompensatie- en filtratieoplossingen.
FGSVG-serieproducten kunnen de vermogenstransmissievermogen verbeteren, vermogenverlies verminderen, reactieve vermogen compenseren, harmonische regelapparatuur bedienen, flikkeren onderdrukken, netspanning stabiliseren, driefasesysteem in evenwicht brengen,de dampingkenmerken van het systeem veranderen en de stabiliteit van het systeem verbeteren;.
Warmteafvoermodus
Technische specificaties
| Naam | Specificatie |
| Nominale spanning | 6 kV±10%～35 kV ± 10% r |
| Beoordelingspuntspanning | 6 kV±10%～35 kV ± 10% r |
| Inlaatspanning | 0.9 ~ 1.1 pu; LVRT 0pu ((150ms), 0.2pu ((625ms) |
| Frequentie | 50/60 Hz; kortetermijnschommelingen toegestaan |
| Outputcapaciteit | ±0,1Mvar～± 200 Mvar |
| Startvermogen | ± 0,005Mvar |
| Compensatie-stroomresolutie | 0.5A |
| Reactietijd | < 5 ms |
| Overbelastingcapaciteit | > 120% 1min |
| Verlies van vermogen | < 0,8% |
| THDi | < 3% |
| Stroomvoorziening | Dubbele voedingsbron |
| Sturing vermogen | 380VAC, 220VAC/220VDC |
| Reactieve vermogensregeling | capacitieve en inductieve automatische continue gladde aanpassing |
| Communicatie-interface | Ethernet, RS485, CAN, glasvezel |
| Communicatieprotocol | Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104 |
| Loopmodus | Modus van constant apparaat reactief vermogen, modus van constant beoordelpunt reactief vermogen, modus van constant beoordelpunt vermogen factor, modus van constant beoordelpunt spanning en modus van belastingcompensatie |
| Parallelle modus | Multi-machine parallel netwerken, multi-buscomplexe compensatie en multi-groep FC-complexe compensatie controle |
| Bescherming | Cellen DC-overspanning, Cellen DC-onderspanning, SVG-overstroom, aandrijflijn, overspanning van de krageenheid, overstroom, overtemperatuur en communicatiefout; Beschermingsinvoerinterface,beschermingsuitgangsinterface, abnormale stroomvoorziening en andere beschermende functies. |
| Foutbehandeling | Aanvaarding van redundant ontwerp om te voldoen aan N-2-operatie |
| Koelstand | Waterkoeling/luchtkoeling |
| IP-graad | IP30 (binnen); IP44 (buiten) |
| Bergingstemperatuur | -40°C～+ 70°C |
| Werktemperatuur | - 35°C～+40°C |
| Vochtigheid | < 90% (25°C), geen condensatie |
| Hoogte | <= 2000 m (op maat gemaakt) |
| Aardbevingsintensiteit | VIII graad |
| Verontreinigingsniveau | Klasse IV |
