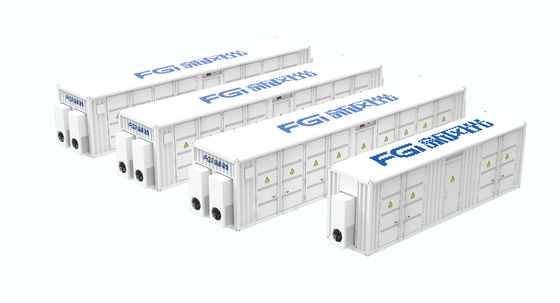

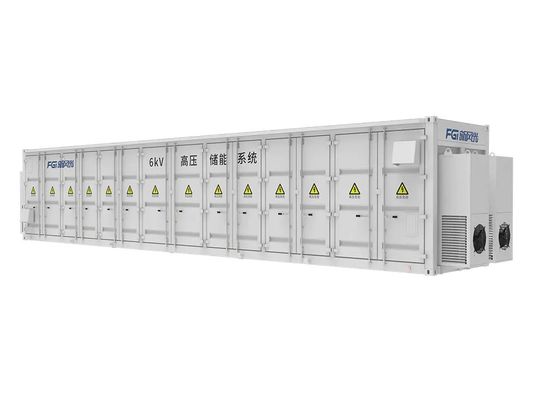

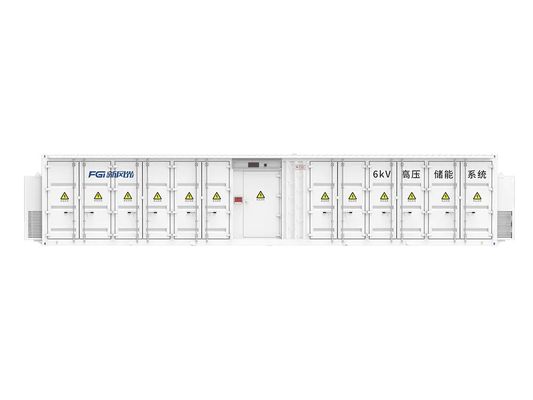

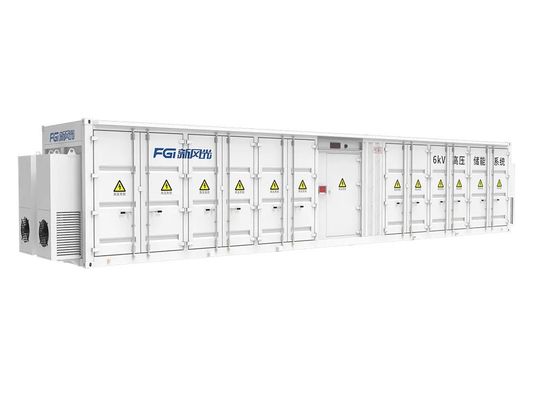

Aanpasbaar hoogspanningscascade energieopslagsysteem 6kV ~ 35kV Multichannel stroomvoorziening

Energieopslag voor frequentieregeling

• Hoe het werkt:Dit systeem is verbonden met het netwerk (of een microgrid) om veranderingen in de stroombelasting in realtime te controleren.Het maakt gebruik van supercapacitors om onmiddellijk stroom vrij te geven wanneer de vraag plotseling toeneemt (het ondersteunen van de stabiliteit van het net) en stroom te absorberen wanneer de vraag plotseling daalt (het voorkomen van spanningspieken).
• Voordelen:Stabiliseert het lokale elektriciteitsnet, verbetert de veiligheid en betrouwbaarheid, vooral voor tijdelijke of geïsoleerde systemen.
• Belangrijkste voordelen:
  • Snel opsporen:Snel (minder dan 1 seconde) en nauwkeurig identificeert plotselinge stroompieken of -dalen met behulp van een geavanceerd algoritme.
  • Slimme compensatie:Automatisch stabiliseert het vermogen tijdens verschillende belastingschommelingen (eenvoudig, continu of willekeurig), waardoor de impact op het net tot een minimum wordt beperkt.
  • Schone netverbinding:Zorgt voor een soepele netintegratie met zeer laag elektrisch lawaai (stroomharmonica < 3%) met behulp van geavanceerde vermogenselektronica.
  • Verslaafd:Het biedt ook reactieve stroomondersteuning en kan als back-up-energiebron (off-grid-modus) functioneren tijdens storingen.

Energieopslag voor het scheren van de pieken

• Probleem:Een hoge vraag naar elektriciteit in de spitsuur brengt een druk op het elektriciteitsnet met zich mee, wat kan leiden tot inefficiëntie, hoge operationele kosten, potentiële stroomtekorten (vooral in de zomer),en uitdagingen bij het integreren van intermitterende hernieuwbare energiebronnen (zoals zonne- en windenergie).
• OplossingGrootschalige energieopslagsystemen.
• Hoe het helpt:Het balanceren van vraag en aanbod van stroom door energie op te slaan wanneer de productie het verbruik overschrijdt (vooral uit hernieuwbare energiebronnen) en deze vrij te geven wanneer dat nodig is.Dit verbetert de algehele stabiliteit van het net en de kwaliteit van de stroom.
• Toepassing (Peak Shaving / Valley Filling):Stoor de goedkopere elektriciteit die tijdens de niet-spitsuren ("vallei"-tijden) wordt opgewekt in batterijen en gebruik deze opgeslagen energie dan tijdens de spitsuren waar de vraag hoog is.
• Voordelen:Vermindert de belasting op het net tijdens piektijden en verlaagt de elektriciteitskosten voor eindgebruikers door het energieverbruik te verleggen van dure piektijden.

Voordelen

• Batterijcluster werkt met alle cellen onder controle.
• Een hoge kwaliteit van de uitgangsgolfvorm wordt bereikt bij lage dragerfrequentie.
• De efficiëntie van het systeem wordt met meer dan 3% verbeterd.
• Netwerkverzending wordt vereenvoudigd door snelle reactiesnelheid.
• Het redundantie-ontwerp van de aandrijfinrichting verlengt de foutloze werking.
• Verhoogde vermogen leidt tot meer significante kostenvoordelen en opkomende groottevoordelen, samen met een vermindering van het aantal primaire schakelaars voor verbinding.

Toepassingen

Kenmerkenen Voordelen

• Hoog beschermingsniveau IP54, sterke aanpassingsvermogen voor het milieu

• Geïntegreerd ontwerp, handig voor installatie en onderhoud

• Netverbinding zonder transformator, algemeen hoog rendement

• Automatische redundantie, hoge betrouwbaarheid

• Ondersteuning van parallelle verbindingen met meerdere eenheden, die snel tot 100 MW en hoger kunnen worden uitgebreid













Elektrisch schema















Algemeen verzameling schema















Vermogen en afmetingen



Spanningsklasse (kV)	Nominaal vermogen (MW)	Nominale capaciteit (MWh)	Gewicht (t)	Aantal	Afmeting ((m)
					Breedte ((W)	Diepte ((D)	Hoogte ((H)
6	2	2	48	1	15	2.438	3
	2	4	90	2	15	2.438	3
	3	3	75	2	15+7	2.438	3
	3	6	126	3	10	3	2.85
10	4	4	120	3	11	3	2.85
	4	8	145	3	13	3	2.85
	5	5	135	3	13	3	2.85
	5	10	165	3	14.2	3	2.85
	10	10	168	3	14.2	3	2.85
	10	20	320	6	14.2	3	2.85
35	10	10	282	6	15	3.2	3.1
	10	20	348	6	15	3.2	3.1
	12	12	288	6	15	3.2	3.1
	12	24	336	6	16	3.2	3.1
	15	15	312	6	16	3.2	3.1
	15	30	450	9	14	3.2	3.1
	25	25	348	6	16	3.2	3.1
	25	50	696	12	16	3.2	3.1
	30	30	522	9	14	3.2	3.1
	30	60	936	18	14	3.2	3.1
	50	50	696	12	16	3.2	3.1
	50	100	1392	24	16	3.2	3.1
	100	100	1410	24	16	3.2	3.1
	100	200	2820	48	16	3.2	3.1

Opmerking:
De bovenstaande afmetingen zijn uitsluitend ter referentie en het bedrijf behoudt zich het recht voor om het product te upgraden en te verbeteren.





































---





Productiebasis: Jincheng Road, Zone voor Economische Ontwikkeling, provincie Wenshang, stad Jining, provincie Shandong, China
