Productspecificatie
(1) De topologie van het hoofdcircuit heeft een drieniveaustructuur en maakt gebruik van lage-spanningsstroomtoestellen om met hoge betrouwbaarheid de uitgang van de inverter van middelste spanning te realiseren;
(2) In vergelijking met het twee-niveauscircuit is de uitgangszijde vanwege het grote uitgangsniveau verbonden met een RLC-laagdoorgangsfilter, waardoor de uitgangsspanning en de golfvorm van de stroom worden verbeterd,en de motor draait zonder geluid en trillingen. Gewone motoren kunnen worden gebruikt zonder dat ze worden afgebroken;
(3) De dv/dt is relatief klein, wat de elektromagnetische compatibiliteit van de frequentiekonverter verbetert;
(4) Het kan automatisch de spanningsschommelingen aan de elektriciteitsnetzijde stabiliseren;
(5) De startspanning kan worden gecompenseerd; indien de uitgangsterminal met een lange kabel is verbonden, kan het spanningsverlies op de kabel beter worden gecompenseerd;
(6) In de kast is een schakelaar voor de omzetting van stroomfrequentie/frequentie (speciaal voor elektrische onderwaterpompbelasting) ingesteld.

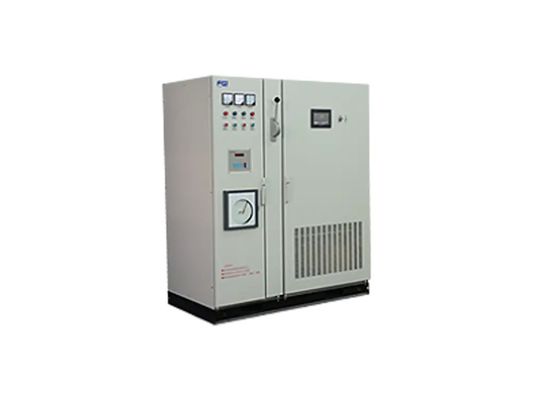

Tabel FG3000 nominale specificatie van de omvormer
| Standaardspanning | Model nr. | Nominaal vermogen ((kW) | Nominale stroom ((A) |
| 3AC 1140V | FG3000-037G-11 | 37 | 23 |
| FG3000-045G-11 | 45 | 28 | |
| FG3000-055G-11 | 55 | 34 | |
| FG3000-075G-11 | 75 | 48 | |
| 3AC 2300V | FG3000-125G-23 | 125 | 39 |
| FG3000-200G-23 | 200 | 62 |
Opmerking: wanneer de GD3000-reeksomvormer wordt gebruikt voor een elektrische onderwaterpomp, moet bij de selectie van het model rekening worden gehouden met de maximale lopende stroom vanwege het meerdere spanningsniveau.
