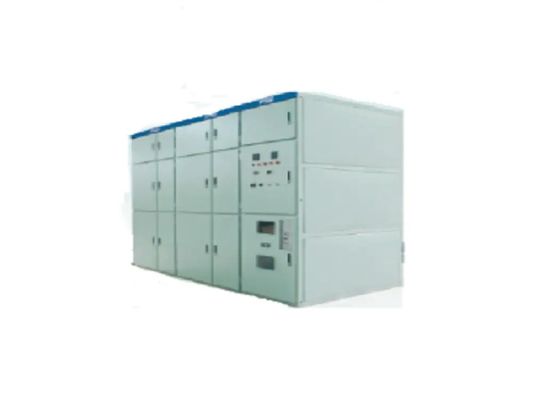

Het hoogspanningsfilter-FC-apparaat is een passief filterapparaat dat twee functies heeft: het onderdrukken van de harmonische stroom van het elektriciteitsnet en het compenseren van het reactievermogen van het systeem.De onderdrukte harmonische van het elektriciteitsnet omvat voornamelijk 3Het apparaat is geïnstalleerd aan de bus- of ladingszijde, met een handige combinatie van apparatuur en stabiele prestaties.intelligente automatische schakelingHet wordt veel gebruikt in elektrische energie, metallurgie, elektrisch ijzer, aluminiumfabriek, chemische industrie, kolenmijn, walserij, elektrische boogoven,hoogspanningsmotorpompstations en andere industrieën met een grote harmonische opwekking.
2. Productkenmerken Het hoogspanningsfilter-FC-apparaat is geschikt voor de harmonische behandeling van 6kV-, 10kV-, 35kV- en 110kV-netwerken.de filtercompensatie is ontworpen door middel van computersimulatie, en hoogwaardige filtercondensatoren en filterreactoren worden gebruikt om harmonische stroom te onderdrukken en te absorberen, de vervorming van de harmonische spanning te verminderen,verminderen van lijnverlies en verminderen van de harmonische stroom, verbeteren van de krachtfactor.
3Werkingsbeginsel Het hoogspanningsfilter-FC-apparaat bestaat voornamelijk uit schakelaars, filtercapacitor, filterreactor, weerstand, ontladingsspoel, zinkoxidearrestator, enz.Het is gemaakt in kast type of hek type volgens de behoeften van de gebruikers. Naast het filteren speelt het filter ook de rol van reactieve vermogencompensatie. LC-filters omvatten voornamelijk een enkel afgestemd filter, een hoogdoorlaatfilter, een C-typefilter, enz.In de praktijk, zijn verschillende filtergroepen ontworpen op basis van de verdeling en grootte van de harmonische stroom- en reactievermogen.Elke groep filters heeft een lage impedantie die overeenkomt met een bepaalde harmonische, heeft het hoogdoorlaatfilter een lage impedantie van de harmonische frequentie boven de grensfrequentie, en het C-filter heeft de kenmerken van een breed frequentieband en een laag verlies. Stel vijf voorkomende elektrische vergrendeling en mechanische vergrendeling volgens de belangrijkste bedrading en kaststructuur om storingen te voorkomen.
Compensatiemethode van dynamische en statische combinatie 1.Overzicht (1) Hoewel SVG tegelijkertijd reactievermogencompensatie en harmonische regeling kan realiseren, is bij een hoog harmonisch gehalteHet is een zeer hoge investeringskosten om alleen SVG te gebruiken om harmonische controle te realiseren. (2) Frequente veranderingen van hoge vermogensbelasting veroorzaken ernstige verstoringen van het net, zoals elektrische oven, elektrificeerde spoorweg, middelfrequente oven, rollende,fotovoltaïsche en windenergie productie gelegenheden enzovoortZelfs een elektrische boogoven met een klein vermogen is verbonden met een kleinere net, de spanningsfluctuatie, de spanningsfluctuatie, de spanningsfluctuatie, de spanningsfluctuatie, de spanningsfluctuatie.flikker (soms omvat ook frequentiefluctuaties) en het driefasige spanningsonbalans worden veroorzaakt, die schadelijk is voor andere netgebruikers. (3) De combinatie van SVG en FC is een soort kosteneffectief optimalisatiecompensatieschema, dat niet alleen de harmonische kan filteren, maar ook een gedeeltelijk capacitief reactievermogen kan leveren,en het hele systeem van apparatuur investeringen wordt verminderd.
