Nominale lading/ontladingstroom van supercapacitor:
4000A
Versnellingsspanningsschommelingen:
DC1500V tot 2000V
Totaal vermogen van de supercondensator:
183F
Markeren:
FDBL-remenergie-absorptie-inrichting
,
energieopslag Inverter 2000kW
,
FDBL-energieapparaat
Productomschrijving
Productprofiel en kenmerken

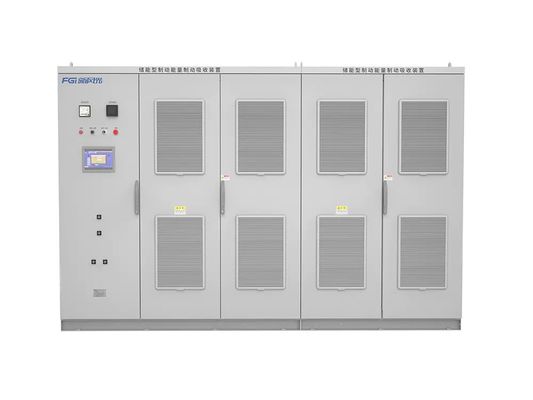

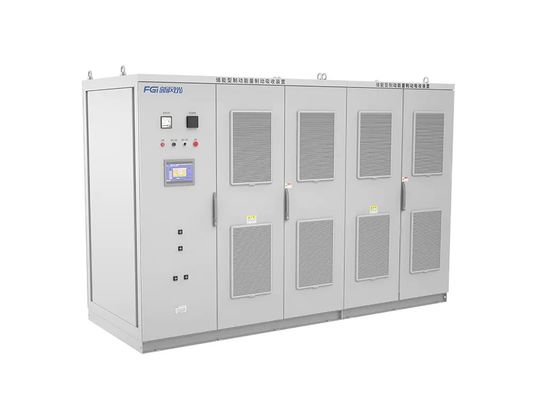

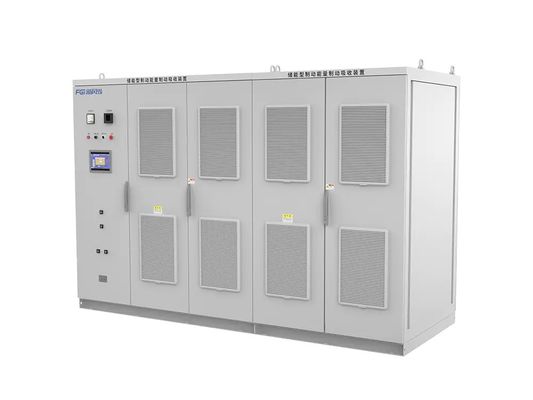

FDBL-serie remenergie-absorptie-energieopslagtoestel type
In stedelijke spoorvervoersprojecten wordt over het algemeen DC-AC-variabele spanning-variabele frequentietransmissie gebruikt.De remmethode van het voertuig is elektrisch remmen (regeneratief remmen) + mechanisch remmen.In het verkeer is elektrisch remmen de belangrijkste methode en mechanisch remmen de hulpmethode.De trein start en remt vaak.Volgens de ervaringen is er naast een bepaald deel van de energie die wordt gegenereerd door regeneratief remmen in de metro (meestal 20% tot 80%,die afhankelijk van de treindichtheid en de afstand tussen de treinen varieert) wordt opgenomen en gebruikt door andere aangrenzende treinenHet herstelweerstand wordt als warmte afgevoerd of geabsorbeerd door het herstelapparaat op de lijn.de belangrijkste absorptiemethode van binnenlands stedelijk spoorvervoer is het gebruik van een absorptieapparaat voor het energieverbruik van weerstand om regeneratieve energie te behandelen tijdens de treinoperatie., waardoor niet alleen energie wordt verspild, maar ook de belasting van de airconditioning- en ventilatieapparatuur in het station wordt verhoogd, en de bouwkosten en exploitatiekosten van het stedelijk spoor worden verhoogd.Als dit deel van de energie kan worden opgenomen en hergebruikt, zullen deze problemen worden opgelost. Het werkingsprincipe is dat wanneer de gelijkstroomspanning stijgt als gevolg van het regeneratieve remmen van de trein,de apparatuur werkt in de laadtoestand en slaat de energie op in de supercondensatorAls de trein de gelijkstroomspanning begint te verlagen, werkt de apparatuur in de ontladingstoestand om de energie in de supercondensator vrij te geven.de remenergie wordt beter benut en de gelijkstroomspanningsschommelingen zijn kleiner. Gebruikseffect: CH1: golfvorm van de spanning aan de netzijde CH2: golfvorm van de stroom aan de netzijde CH3: golfvorm van de spanning van de supercondensator CH4: golfvorm van de supercondensator die wordt opgeladen en ontladen.
Testgolfvorm voor eenmalige lading en ontlading
Testgolfvorm voor cyclische lading en ontlading
De producten van de FDBL-serie zijn remenergie-absorptieapparaten die worden gebruikt in het stedelijk spoorvervoer.gemakkelijke bediening en hoge prestaties om te voldoen aan de behoeften van gebruikers aan locomotief-energie-absorptieDe volgende kenmerken: Verminder het schommelingsbereik van gelijkstroomspanning, verbeter de spanningskwaliteit en stabiliseer de systeemspanning; Het omvormerapparaat heeft een redundant ontwerp om te voldoen aan de eisen van hoge systeembetrouwbaarheid; Modulair ontwerp van het voedingscircuit, eenvoudig onderhoud en goede uitwisselbaarheid; Het kan worden gebruikt voor energiefeedback, PWM-rectificatie en compensatie van reactief vermogen, zodat één machine voor meerdere doeleinden kan worden gebruikt; Complete beschermingsfuncties, met biasspanning, kortsluiting, overstroom, oververhitting en andere beschermingsfuncties, hoge betrouwbaarheid van de werking; Bij aansluiting op het systeem hoeft niet rekening te worden gehouden met de fasesequentie van het wisselstroomsysteem en is de aansluiting handig; De circuitparameters van het omvormerapparaat zijn zorgvuldig ontworpen, de warmteopwekking is klein, de apparatuurstructuur is compact en de vloeroppervlakte is klein; Klein onderhoud en lage exploitatiekosten; Kan parallel worden geïnstalleerd, gemakkelijk uitbreidbaar; Hostcomputerbesturing, eenvoudig te installeren en te debuggeren; Het hoogspanningshoofdcircuit en de regelaar zijn met behulp van glasvezel verbonden, wat veilig en betrouwbaar is. Volledige foutbewakingscircuit, foutgegevensuploadfunctie; uitstekende prestaties en prijsverhouding.
Opmerking: 1De bovenstaande afmetingen zijn uitsluitend ter referentie, zie de werkelijke afmetingen. 2. Vanwege productupgrade, zal de pagina inhoud regelmatig worden bijgewerkt, als u onze producten moet kopen, raadpleeg dan de nieuwste handleidingAl.
