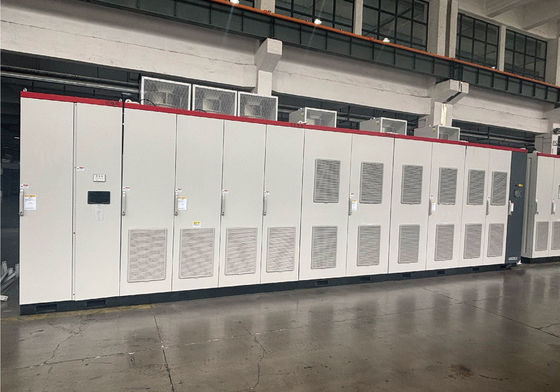

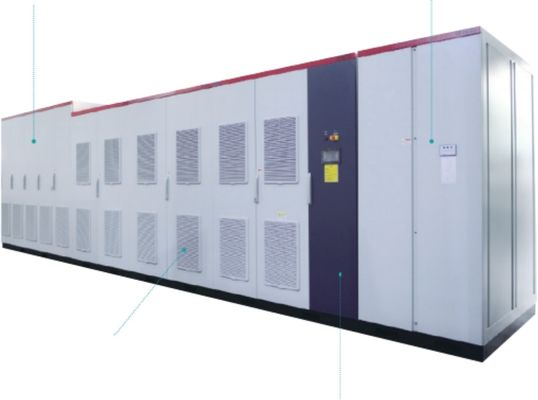

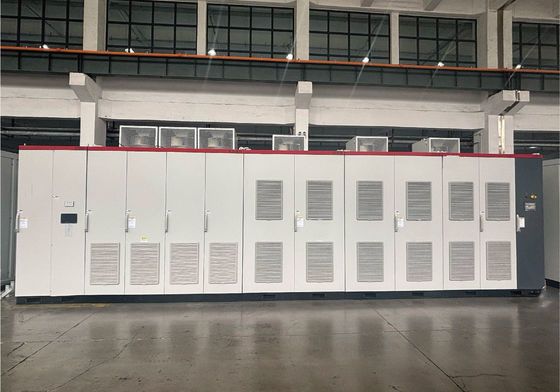

FGI G71 Serie Hoogspannings Frequentieomvormer (VFD) – Veelzijdige Kracht voor Industriële Toepassingen

Productnaam:

G71 Serie Hoogspannings VFD

Vermogensclassificaties:
6kV: 200kW–5000kW (Twee-kwadranten)
10kV: 200kW–9000kW (Twee-kwadranten)
6kV: 200kW–5600kW (Vier-kwadranten)
10kV: 200kW–8000kW (Vier-kwadranten)

Koelmethode:

Geforceerde Luchtkoeling, Waterkoeling

Belangrijkste Kenmerken:
Gebaseerd op twee / vier kwadranten synchrone (inclusief permanente magneet synchrone motor) / asynchrone motor platformontwerp en unit-afdichtingsontwerp, de hele machine neemt een modulair ontwerpidee en hoge productie-efficiëntie aan.

Concurrentievoordelen:
Modulair besturingssysteemontwerp

Lage harmonischen

Nauwkeurige snelheidsregeling

Uitstekende afdichting van vermogenseenheden

Sterke omgevingsaanpasbaarheid

Belastingstypes:
Ventilator- en waterpompbelastingen

Takel- en transportbandbelastingen

Kenmerken & Functies

01  Vectorbesturing, snelle respons

• Nauwkeurige Koppelregeling: We bereiken een nauwkeurige regeling over het koppel van de AC-motor door onafhankelijk de excitatie- en koppelstromen te beheren, gebaseerd op de magnetische veldoriëntatie.
• Superieure Prestaties: Verwacht een hoog aanloopkoppel, snelle dynamische respons, hoge controleprecisie en sterke belastbaarheid.
• Veelzijdige Motorcompatibiliteit: Ons systeem drijft zowel synchrone en asynchrone motoren aan, waardoor het ideaal is voor veeleisende, impact-zware belastingen zoals kogelmolens, transportbanden en compressoren worden bereikt.

02  Master-slave besturing, vermogensbalans

• Master-Slave Netwerk: Meerdere omvormers kunnen een netwerk vormen waarbij een "master" omvormer de vermogens- en koppelcommando's synchroniseert voor alle "slave" omvormers.
• Perfect voor Vermogensbalancering: Dit systeem is ideaal voor toepassingen zoals transportbanden en wrijvingslieren, waardoor een evenwichtige vermogensverdeling wordt gewaarborgd.

03  Golfvormweergave en opname

• Het hoofdcontrolesysteem bewaakt en geeft real-time golfvormen weer van ingangs-/uitgangsspanning en -stroom. Het biedt ook harmonische analyse om gebruikers te helpen de elektrische parameters van de apparatuur te begrijpen.

04  Black box functie en intelligente analyse

• De apparatuur registreert en geeft automatisch zijn operationele status weer. Het kan u 200 gegevenspunten laten zien van voor en na beschermingsgebeurtenissen (zoals stroom, spanning en frequenties), waardoor onderhoud en probleemoplossing gemakkelijker worden worden bereikt.

05  Temperatuur segmentatie en pre-waarschuwing

• Het hoofdcontrolesysteem bewaakt en geeft de temperatuur weer van elke vermogenseenheid in real-time. Als meerdere eenheden oververhit raken, activeert het een hoorbaar en visueel alarm, dat u waarschuwt voor problemen zoals uitval van de koelventilator of geblokkeerde filters.

06  Schakelen zonder schokken, impact vermijden

Naadloos schakelen tussen omvormer en netvoeding

• Omvormer naar Netmodus: De omvormer matcht de werking van de motor (frequentie, fase, amplitude) met het net. Eenmaal gesynchroniseerd, schakelt de motor over op netvoeding en koppelt de omvormer los.
• Net naar Omvormer Modus: De omvormer detecteert eerst de kenmerken van het net. Vervolgens levert hij direct de juiste stroom aan de motor, waarbij hij het overneemt van het net.

Geavanceerde Besturing en Zacht Schakelen

• Deze technologie maakt geïntegreerde besturing van meerdere motoren en zacht starten voor grote motoren mogelijk. Het zorgt ervoor dat de maximale stroom tijdens het schakelen op of onder de nominale stroom blijft, waardoor snelle, soepele overgangen zonder plotselinge stroompieken worden bereikt.

Voordelen

01  Laag spanning door (LVRT) en vreesloze fluctuatie (0% - 100%) In geval van een momentane stroomuitval, een momentane daling van de hoofdvoeding van de gebruiker en het schakelen van het hulpvoedingsnet, kan de frequentieomvormer een automatische normale werking garanderen na herstel van het elektriciteitsnet binnen een beperkte tijd, om de aanpasbaarheid van het elektriciteitsnet te verbeteren. Het kan zich aanpassen aan U0 (100% - 0%) netval.

• 02  Dubbele besturingsvoedingen, stabiel en betrouwbaar

Veldvoeding en secundaire voeding van de hoofdtrafo worden gebruikt als de besturingsvoeding, en de twee voedingen zijn online hot standby voor elkaar; Als één voeding uitvalt, kan de andere naadloos worden overgeschakeld. Tegelijkertijd geven het relaisbeveiligingscircuitalarm en HMI (Human Machine Interfaceman-machine interface) aan welke voeding uitvalt.

• 03  Kast anti-interferentie en elektromagnetische compatibiliteit

De kast van de hele machine neemt een anti-interferentieontwerp aan en heeft de elektrostatische ontlading immuniteitstest, de overspannings (impact) immuniteitstest en de RF elektromagnetische veldstralingstest door de nationale autoriteit doorstaan.

• 04  Stofdicht, waterdicht en gesloten circulatie

Lucht-waterkoeling is vooral geschikt voor de locatie met een ruwe omgeving. De hete lucht die wordt veroorzaakt door de verwarming van de apparatuur, keert terug naar de ruimte nadat deze door het watergekoelde warmtewisselsysteem buiten is gegaan om een circulatiesysteem van hete lucht en koude lucht te vormen om het doel van warmteafvoer van de apparatuur te realiseren. Het circulerende water dat wordt gebruikt door het waterkoelings- en warmtewisselsysteem buiten, kan externe waterbronnen ter plaatse gebruiken, watertorens bouwen, enz.

• Technische Specificaties

Model
